3. 修灯记

极发太

2000 年的时候，我预测未来 LED 将在家用照明领域大行其道。其时距离日本人中村修二补齐三原色中最后一块短板已过了 7 年，到处还都是节能灯和白炽灯的天下。没想到过了十来年，LED 灯俨然已经要一统江湖了。能够成功预言真让人自豪！

言归正传。家里的吊灯突然坏了，用的全是 LED, 这可不像换个灯泡那么简单。拆下来的发光模组是这样的：

这个模组是由 10 个 LED 组成的，功率为 5W. 10 个 LED 都是表贴的 5730 灯珠，5730 即长和宽分别为 5.7mm 和 3.0mm.

查手册可知这种芯片的典型工作电流和电压是 150mA 和 3.2V, 算下来功率是 0.48W, 接近标称的 0.5W.

那么这 10 个灯珠的电路是怎么连接的呢？

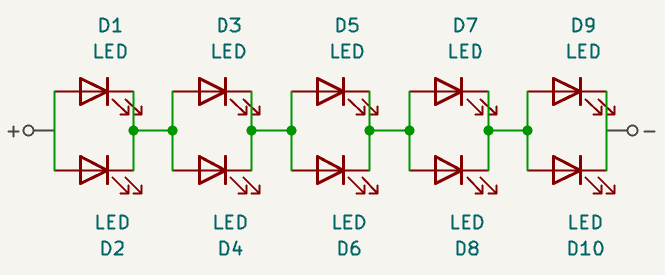

灯的驱动电源是一个 260mA 的恒流源。经过观察、推测和测量，它的电路图应该是这个样子：

多说一句，两个 1.5V 的干电池是点不亮这种灯珠的，用 9V 电池可以成功点亮，但时间不宜长，以免烧坏。

显然，接电源后每个 LED 都能分到 130mA 的电流。这种电路的接法有一个弊病是：假如图中的 D5 坏了（断路），与它并联的 D6 就要独自承受双倍电流，这大大超过了极限电流 180mA, 于是 D6 也坚持不了多久就一命呜呼了。二者双双断路，整个电路就不通了。这跟灯坏的时候观察到的现象是一致的。

悲剧的是整个灯的三个灯头全部串联在一起，一损俱损。

问题找到了，开始修理。

最开始的想法当然是把坏的两个灯珠取下来，但光靠电烙铁取这种表贴的芯片基本是不可能（灯珠下面还有一个焊盘，并且下面是散热的铝板）。在烫烂了一个灯珠后我果断放弃了这个方案。

好在有万能的淘宝，而且价格很感人。

新买来的模组是这样的：

“44MM” 是外径，那个 “2B5C” 明显是“2 并 5 串”的意思。

卖家还贴心的焊了两根线上去，但这个对我是不需要的，我必须把它焊到吊灯的两根线上去。

接通电源测量一下，电压是 16.2V, 电流是 266mA, 功率应该是 4.3W. 虽然离标称值还差点意思，但已经可以用“晃瞎眼”来形容了（尤其是测量的时候离得比较近）。

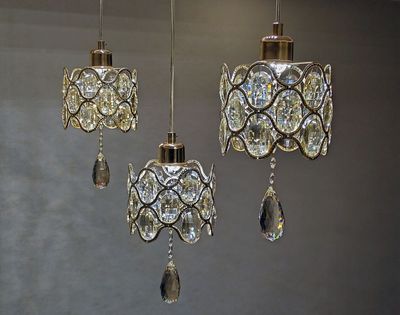

把坏的发光模组换掉，吊灯终于重现光明了。
